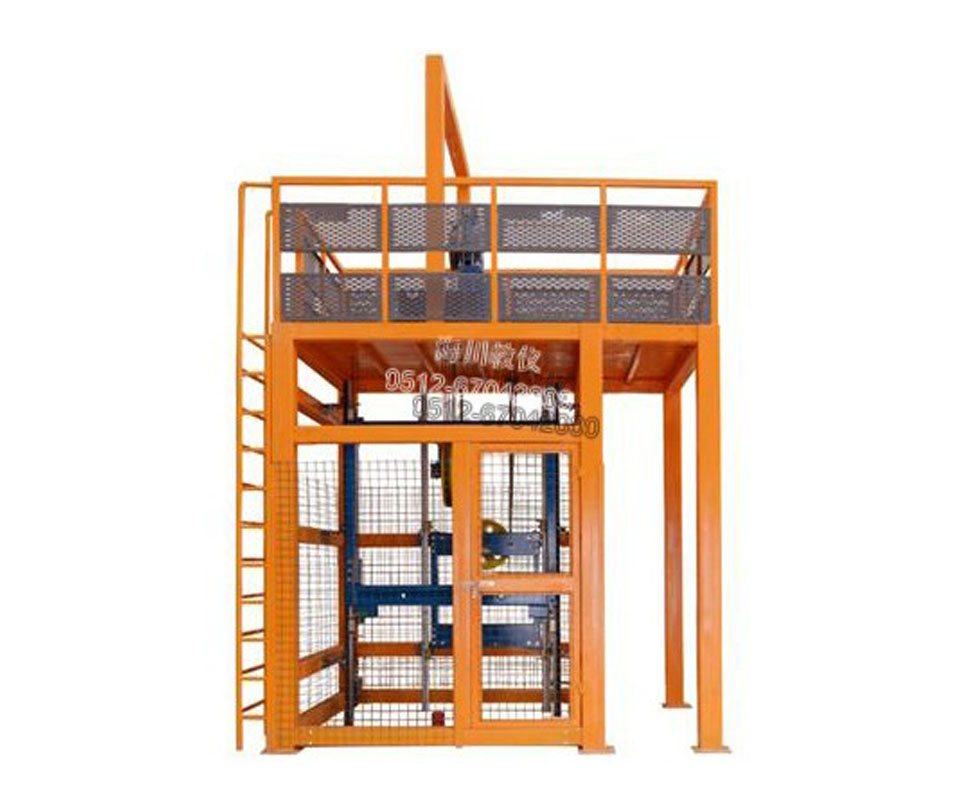

HC-DT-AQQ1型 電梯限速器-安全鉗聯動保護教學演示裝置

　　概述

　　本實訓裝置能真實反映電梯限速器、安全鉗動作制停過程，此裝置周邊有防護欄保護。總高度約3.8米左右;緩沖器為油壓自復位緩沖器，限速器、安全鉗符合電梯國標要求。

　　曳引系統又稱曳引機，為電梯運行提供動力，曳引轎廂運行。曳引機主要由曳引電動機、減速箱、電磁制動器、曳引輪、導向輪、曳引鋼絲繩和機座等部分組成。曳引機通過曳引鋼絲繩經導向輪將轎廂和對重裝置連接，其輸出轉矩通過曳引鋼絲繩傳送給電梯轎廂，驅動力通過曳引繩與繩輪之間的摩擦力產生。

　　一、結構特點

　　1、采用了鋼結構電梯井道平臺設計，整體外觀簡潔明了;

　　2、遵循了模塊化的設計理念，根據電梯安裝工藝要求進行教學實訓式的設計;

　　3、采用真實機構器件，使學生學到的與實際應用的一致;

　　4、模擬真實環境，使其安裝工藝與實際安裝一致，且能更方便的進行其維保項目的操作。

　　5、裝置采用真實的部件。特殊的框架設計能夠使學生更直觀地了解曳引系統的結構，更有效地幫助學生掌握其工作原理，更方便的進行實際安裝與保養。通過該裝置，也可進行電梯人工盤車練習，掌握其要點。另外學生也可根據相關圖紙要求，借助模擬井道框進行電梯井道放樣與導軌安裝。

　　二、技術指標

　　1、 整機重量：≤600kg;

　　2、 外形尺寸：3200mm×3000mm×3800mm(長×寬×高);

　　3、 限速器下行機械動作速度：≤0.75m/s;

　　4、 安全鉗動作速度：≤1m/s;

　　5、 曳引機額定速度：0.4m/s;

　　6、 曳引機額定載重：450kg;

　　7、 曳引機防護等級：IP41;

　　三、實訓項目

　　1、T型導軌(轎廂導軌)安裝與調整;

　　2、對重導軌安裝與調整;

　　3、曳引機架的安裝與調整;

　　4、曳引機的安裝與調整;

　　5、轎廂龍門架的安裝;

　　6、T型導軌上導靴的安裝;

　　7、安全鉗連桿的安裝;

　　8、對重框的安裝;

　　9、限速器的安裝;

　　10、曳引繩的懸掛;

　　11、漲緊裝置的安裝與調整;

　　12、T型導軌下導靴的安裝;

　　13、安全鉗與下導靴的調整;

　　14、限速器與安全鉗的聯動調整;

　　15、導軌與導靴的保養;

　　16、曳引機的保養;

　　17、曳引繩的保養;

　　18、限速器-安全鉗的保養;

　　19、人工盤車的練習。

　　四、配置清單
